La diferencia entre conductos para cableado, vainas, fundas y tubos
Los componentes que revisten los cables no son intercambiables. Cada uno tiene su propio propósito. Aquí describimos sus opciones y cuándo es adecuado usar cada uno de ellos.
Funda de cable trenzado
Su funda de gestión de cableado cumple una función crucial y merece una consideración meticulosa. En primer lugar, su finalidad es:
- Organizar sus cables, optimizando el espacio en el proceso
- Actuar como un revestimiento de cables, ofreciendo protección contra la humedad, los cambios de temperatura, las abrasiones y, en el exterior, los elementos
- Como funda para cables, evitar que las corrientes de los cables entren en contacto con otros conductores
Fabricadas con un material de malla, las fundas para cables trenzados protegen sus cables al mismo tiempo que se ajustan a formas irregulares. Corta limpiamente con un cuchillo caliente, que cauteriza los nuevos bordes para evitar que se deshilachen.
Las fundas extensibles de poliéster ofrecen una estructura de tejido abierto que logra que la instalación resulte rápida y fácil, reduciendo así los costes de montaje. También permite disipar el calor y la humedad. Puede agrupar varios cables y seguir disfrutando de flexibilidad para permitir un movimiento fácil cuando sea necesario.
Las fundas extensibles también vienen en polifenileno. Este tipo está diseñado para montajes de cables de alta temperatura y tiene una alta resistencia química, poco desgaste y una estabilidad dimensional y de la humedad baja.
La funda trenzada de cierre automático es otra opción. Ligera y resistente a la abrasión, está fabricada en poliéster y proporciona una superposición del 25 %, lo que a su vez facilita el acceso al haz interior. También se puede montar sobre cables después de haberse instalado.
Otra opción trenzada es la funda de protección térmica. Fabricada con fibra Nomex™, esta funda para cables de alta temperatura está hecha para aplicaciones de alto rendimiento. Ofrece protección térmica y una alta resistencia a la abrasión.
Aplicaciones ideales
| Fundas trenzadas |
Capacidad de flexión adecuada para: Herramientas para máquinas Robótica Equipos automatizados |
| Funda de protección térmica |
Hidráulica (mangueras) Cableado militar Cableado aeroespacial Anclaje |
Tubo termorretráctil
El tubo termorretráctil es el proceso de revestimiento de cables en tubos de plástico. Para encoger los tubos se utiliza una pistola de calor/térmica, y a veces un soplete, y cuando se calientan, forman una carcasa ajustada.
El material del tubo termorretráctil suele ser de poliolefina por estas razones:
- Es muy duradero
- Es flexible
- Está disponible en diferentes colores para la codificación por colores con el fin de ayudar a organizar los cables
- Tiene una alta protección UV
- Resiste productos químicos
- Posee excelentes propiedades eléctricas
El tubo termorretráctil hace algo que otros manguitos de cables no hacen: servir de retenedor. Los cables y alambres se suelen tensar porque no son lo suficientemente largos o están embutidos en espacios limitados, lo que los daña y acorta su vida útil. El tubo termorretráctil puede reducir significativamente la tensión para que los cables sigan funcionando según lo previsto.
Los tubos, además de tener color, pueden ser transparentes. Esta es su mejor opción cuando la pirorresistencia no es importante, pero el aislamiento eléctrico y el rendimiento mecánico sí lo son. Tiene una superficie pulida que se suma a la estética de la aplicación final.
Aplicaciones ideales
| Tubo termorretráctil, colores |
Redes inalámbricas y de telecomunicaciones Televisión por cable Electrónica Automoción |
| Tubo termoretráctil, transparente |
Aparatos eléctricos Electrónica Automoción |
Vainas para cables

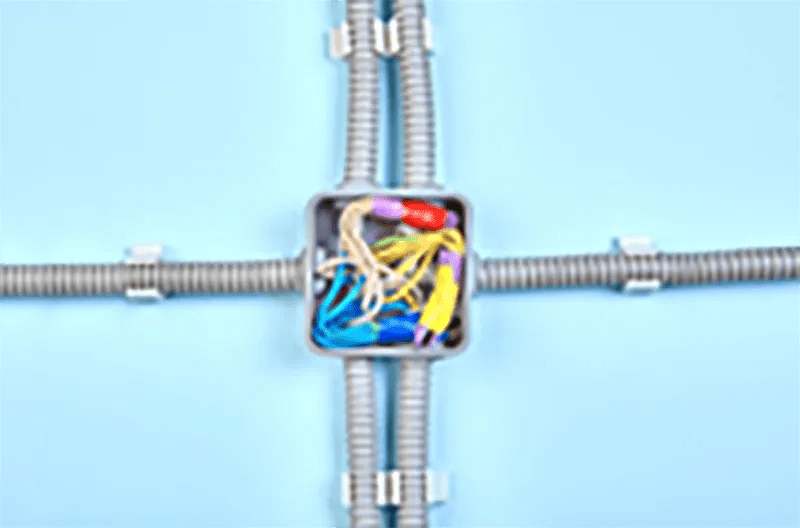

Las vainas para cables en espiral, o vainas para alambres en espiral, como las llaman algunos, proporcionan una protección rentable para cables y mangueras. Son resistentes al aplastamiento, flexibles y fáciles de instalar. Los cables se pueden ramificar en cualquier punto de las vainas en espiral, por lo que también son una solución práctica para la gestión del cableado.
Las dos opciones de material más populares son el nylon termoestabilizado y el polietileno. El nylon termoestabilizado indica que el material contiene un estabilizador que ralentiza la pérdida de propiedades físicas a medida que aumenta el calor. Esto hace que las vainas para cables fabricadas con el material sean una funda para cables resistente al calor.
Como envoltura en espiral de plástico, el polietileno es un material duradero. Se puede doblar y flexionar varias veces sin perder su fuerza ni integridad. Las vainas para cables en espiral no solo sirven para usos industriales, sino que también se pueden utilizar en oficinas y hogares para organizar los cables de los ordenadores.
Las vainas de gancho y aro para cables trenzados vienen en opciones de material de poliéster y nylon. Esta es una de las soluciones de gestión de cableado más fáciles de montar. Solo tiene que separar las fijaciones de gancho y aro VELCRO® a lo largo del borde y, a continuación, envolver alrededor o debajo del montaje de cables. Otra ventaja es su rentabilidad, ya que se pueden reutilizar. Y al igual que las vainas en espiral, pueden producirse bifurcaciones en los cables, que se arreglan con el gancho y aro.
Aplicaciones ideales
| Vaina para cables en espiral |
Automotriz: Agrupamiento de cables para un mayor orden Cubierta para mangueras hidráulicas Entornos de oficina |
| Vainas de gancho y aro para cables trenzados |
Aplicaciones no industriales: Iluminación Fotografía Ordenadores de oficina y domésticos |
Conducto para cableado
El conducto protege y guía los cables en edificios, máquinas y otras estructuras. Una ventaja del conducto es que garantiza la seguridad si el cableado se cambia con frecuencia. La utilidad de los conductos de metal reside en sus cualidades de puesta a tierra y conexión, que son fundamentales para minimizar las interferencias electromagnéticas. El conducto también puede evitar las emisiones de los cables de alimentación que aloja.
Los conductos también están disponibles en plástico. Dado que son conductos flexibles para cableado, las opciones de plástico ofrecen una alta resistencia a la fatiga. La alta resistencia al impacto de los plásticos permite una rápida recuperación cuando se aplastan. También tienen una alta resistencia a los rayos UV, por lo que se pueden utilizar en aplicaciones de exterior.
Esta tabla muestra los diferentes tipos de plástico, sus ventajas y ejemplos de aplicaciones:
| Plástico | Ventaja | Aplicación |
| Metal cubierto de PVC |
Resistente a la corrosión Diseñado para ser estanco para líquidos |
Cableado de fábrica Conexiones a máquinas |
| PEAD | Resistente a la corrosión y a los productos químicos, flexible y altamente duradero |
Utilizado en zanjeado: Servicios de electricidad Telecomunicaciones CATV |
| Nylon | Protección contra la abrasión y los daños por impacto |
Protección para haces de cables en aplicaciones de vehículos Conducto dividido para haces de cables y protección para mangueras hidráulicas |
|
Polipropileno (PP) |
Resistencia a la compresión y alta flexibilidad |
Conjuntos de cables Cableado subterráneo Integrado en las paredes |
