La différence entre les gaines pour câbles, les gaines, les manchons et les tubes pour câble

Les composants qui encapsulent les câbles ne sont pas interchangeables. Chacun a son propre objectif. Ici, nous analysons vos choix et révélons lequel est adapté à quelle utilisation.

Manchon de câble tressé

Votre manchon de câbles sert une fonction critique et mérite une attention particulière. Tout d'abord, il poursuit les objectifs suivants :

1. Organiser vos câbles, en optimisant l'espace dans le processus

2. Agir comme un revêtement de câble, offrant une protection contre l'humidité, les changements de température, les abrasions et, si cela est le cas à l'extérieur, les éléments

3. En tant que manchon pour câbles, il empêche les courants des câbles d'entrer en contact avec d'autres conducteurs

Fabriqué en mesh, le manchon de câble tressé protège vos fils tout en respectant les formes irrégulières. Il se coupe proprement à chaud. La pince coupante à chaud cautérisera les nouveaux bords pour éviter qu'ils ne s' effilochent.

Les manchons extensibles en polyester offrent une construction en tissage ouvert qui rend l'installation facile et rapide, réduisant vos coûts d'assemblage. Ils permettent également à la chaleur et à l'humidité de se dissiper. Vous pouvez regrouper plusieurs câbles et bénéficier ainsi d'une flexibilité qui facilitera le mouvement quand c'est nécessaire.

Les manchons extensibles sont également disponibles en polyphénylène. Ce type est conçu pour les assemblages de câbles haute température et possède une haute résistance chimique, une faible usure, une stabilité dimensionnelle et une faible humidité.

Le manchon tressé à fermeture automatique est une autre option. Léger et résistant à l'abrasion, il est fabriqué en polyester et vous offre un chevauchement de 25 %, ce qui permet à son tour d'accéder facilement au faisceau à l'intérieur. Il peut également être assemblé sur des câbles une fois qu'ils ont été installés.

Une autre option tressée est le manchon de protection thermique. Fabriqué en fibre Nomex™, il s'agit d'un manchon de fil haute température, conçu pour les applications hautes performances. Il offre une protection thermique et une haute résistance à l'abrasion.

Applications idéales

Manchons tressés	Capacité de flexion adaptée aux :  Machines-outils  Robotique   Équipements automatisés
Manchon de protection thermique	Hydraulique (tuyaux)  Câblage militaire  Câblage aérospatial  Harnais



Gaines thermorétractables

La gaine thermorétractable est le processus d'encapsulage de fils ou de câbles dans des tubes en plastique. Un pistolet à chaleur/chaud (parfois une torche de soufflage) est utilisé pour rétrécir les tubes qui, lorsqu'ils sont chauffés, forment une enveloppe ajustée.

Le matériau de la gaine thermorétractable est le plus souvent la polyoléfine pour les raisons suivantes :

• Extrêmement durable

• Flexible

• Disponible dans différentes couleurs pour le codage couleur afin de faciliter l'organisation des câbles

• Haute résistance aux UV

• Résiste aux produits chimiques

• Propriétés électriques excellentes

La gaine thermorétractable a une propriété que les autres manchons de câble n'ont pas : elle permet de réduire la tension. Les câbles et les fils sont souvent tendus parce qu'ils ne sont pas assez longs ou ils sont entreposés dans des espaces limités, endommageant les câbles et les fils et raccourcissant leur durée de vie. Les gaines thermorétractables peuvent réduire considérablement la tension pour maintenir les performances de vos câbles et de vos fils comme vous en avez besoin.

En plus des couleurs, vous pouvez obtenir des tubes transparents. C'est votre meilleure option lorsque le retardement de flamme n'est pas important, mais l'isolation électrique et les performances mécaniques comptent. Ils possèdent une surface polie qui ajoute à l'esthétique de l'application finale.



Applications idéales

Gaine thermorétractable, couleurs	Sans fil et télécoms  Télévision par câble  Matériel électronique  Automobile
Gaine thermorétractable, transparent	Appareils électroménagers  Matériel électronique  Automobile

Gaine spiralée

La gaine spiralée fournit une protection économique des câbles et des tuyaux. Elle est résistante à l'écrasement, flexible et facile à installer. Les câbles peuvent être encastrés partout sur la gaine spiralée. Il s'agit donc également d'une solution pratique de gestion des accessoires de câblage.

Les deux matières les plus populaires sont le nylon thermostabilisé et le polyéthylène. Le nylon thermostabilisé signifie que le matériau contient un stabilisateur qui ralentit la perte des propriétés physiques à mesure que la chaleur augmente. Cela fait de la gaine spiralée fabriquée dans la matière un manchon de câble résistant à la chaleur.

En tant que gaine spiralée en plastique, le polyéthylène est une matière durable. Il peut être plié et flexible plusieurs fois et maintiendra toujours sa force et son intégrité. La gaine spiralée pour câbles n'est pas seulement destinée à des usages industriels, mais peut également être utilisée dans les bureaux et les foyers pour organiser les fils des ordinateurs.

La gaine spiralée auto-agrippante est disponible dans différents matériaux : polyester et nylon. Il s'agit de l'une des solutions de gestion des accessoires de câblage les plus faciles à assembler. Il vous suffit de séparer les fixations VELCRO® auto-agrippantes le long du bord, puis de placer l'enveloppe autour ou sous votre ensemble de câbles ou de faisceaux. Un autre avantage est l'aspect économique : ils sont réutilisables. Et comme avec la gaine spiralée, des pannes de câble peuvent se produire. Les câbles sont retirés à l'aide d'un crochet et d'un anneau.



Applications idéales

Gaines spiralées	Automobile – faisceaux de câbles pour plus de fluidité  Couvercle pour tuyaux hydrauliques  Environnements de bureau
Gaine spiralée auto-agrippante	Applications non industrielles :  Éclairage  Photographie  Ordinateurs de bureau et à domicile

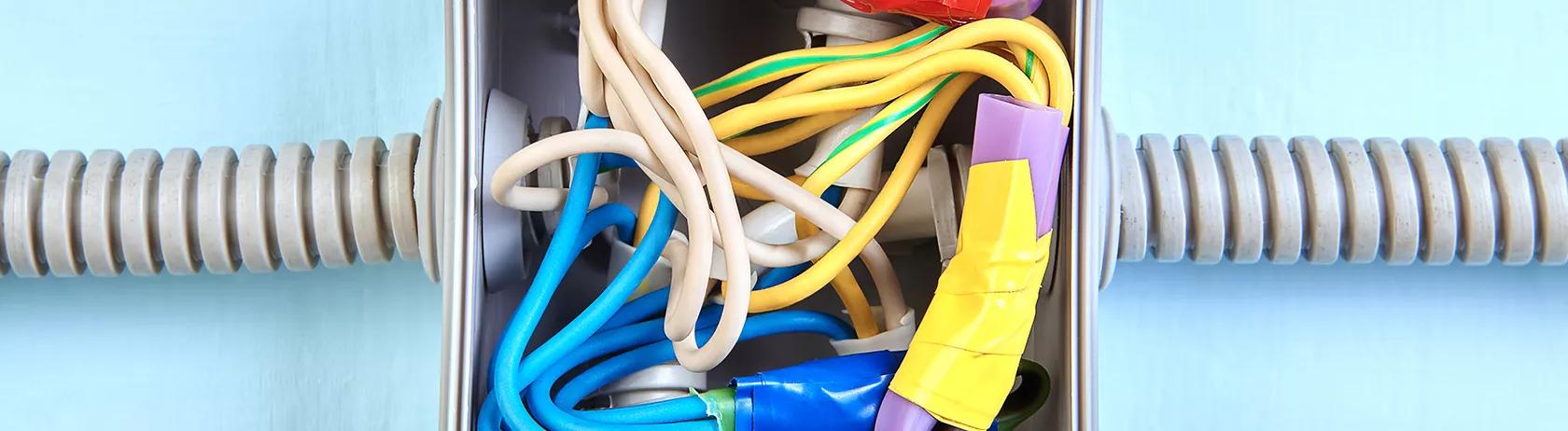

Gaines pour câbles

Les gaines annelées protègent et acheminent les câbles dans les bâtiments, les autres structures et les machines. L'un des avantages de la gaine annelée est qu'elle assure la sécurité en cas de changement fréquent du câblage. L'avantage de la gaine annelée métallique est ses qualités de mise à la terre et de continuité de masse. Ceci est essentiel pour minimiser les interférences électromagnétiques. La gaine annelée peut également empêcher les émissions des câbles d'alimentation qu'elle contient.

La gaine annelée est également disponible en plastiques. Gaines pour câbles flexible, les modèles en plastique offrent une haute résistance à l'usure. La haute résistance aux impacts du plastique permet une récupération rapide lorsqu'il est écrasé. Il possède également une haute résistance aux UV, il peut donc être utilisé dans les applications extérieures.

 Ce tableau vous montre les différents types de plastiques, les avantages et les exemples d'applications :

Plastique	Avantage	Application
Métal revêtu de PVC	Résistance à la corrosion   Conception à des fins d'étanchéité aux liquides	Câblage d'usine  Connexions aux machines
PEHD	Résistance à la corrosion et aux produits chimiques, flexible et hautement durable	Utilisé pour le creusement :  Utilitaires électriques  Télécommunications  CATV
Nylon	Protection contre l'abrasion et les chocs	Protection de faisceau pour les applications de véhicules  Gaine annelée fendue pour les faisceaux et la protection de tuyaux hydrauliques
Polypropylène  (PP)	Résistance à la compression et haute flexibilité	Ensembles de câbles  Câblage au sol  Enrobage dans les murs
