Le Guide Ultime Des Composants Mécaniques

Tout ce que vous devez savoir pour vous aider à choisir vos composants mécaniques

Les composants mécaniques jouent un rôle essentiel pour la durée de vie et la fonction de votre application, que vous conceviez une armoire industrielle, une armoire électrique ou une armoire de données. Votre choix doit faciliter et sécuriser l'accès pour le personnel autorisé et l'empêcher pour les personnes non autorisées.

Réfléchissez aux verrous, loquets, charnières et poignées. Chacun possède ses propres avantages. Différents types de verrous, tels que des verrous à came, constituent un excellent choix pour la sécurité. Les loquets, quant à eux, sont simples à utiliser si la sécurité n'est pas un problème. Les charnières, en particulier celles en acier inoxydable, sont durables et très résistantes à la corrosion par la rouille. Enfin, les poignées permettent d'accéder facilement à votre équipement tout en offrant une conception ergonomique.

Nous pouvons fournir des modèles 3D (fichiers CAO) sur demande ou proposer notre option de pack unique afin que vous puissiez vérifier la forme, l'aptitude et la fonction.

Avant de commencer

Votre application peut nécessiter un choix de composants mécaniques répondant à l'un ou à ces deux problèmes :

1. Chocs et vibrations

Les vibrations peuvent causer des dégâts sur les applications, provoquant la défaillance de composants au fil du temps. Prenez toutes les précautions possibles, notamment en choisissant des composants mécaniques résistants aux vibrations. Par exemple, les loquets coulissants à clipser résistent à l'ouverture avec vibrations et chocs. Optez également de préférence pour une poignée en T réglable avec compression, car elle se comprime pour une meilleure étanchéité et résiste aux vibrations.

2. Indices ip et nema

Il s'agit de deux normes différentes qui mesurent les boîtiers électriques et leur résistance à la poussière, aux débris, à l'humidité et à la pénétration d'eau. La norme NEMA (North Electrical Manufacturers Association) est utilisée aux États-Unis, tandis qu'IP (International ou Ingress Protection) est privilégiée en Europe. Toutefois, les classes IP deviennent de plus en plus courantes en Amérique du Nord. Certains composants mécaniques présentent également des indices NEMA ou IP, ce qui garantit la classification du boîtier. Un boîtier électrique IP65 correspond à peu près à un boîtier électrique NEMA 4.

Commençons

• Charnières
• Verrous
• Loquets
• Platines et loqueteaux
• Poignées
• Joints d'étanchéité et protecteurs de bord
• Applications pour les composants mécaniques
• Matières : présentation

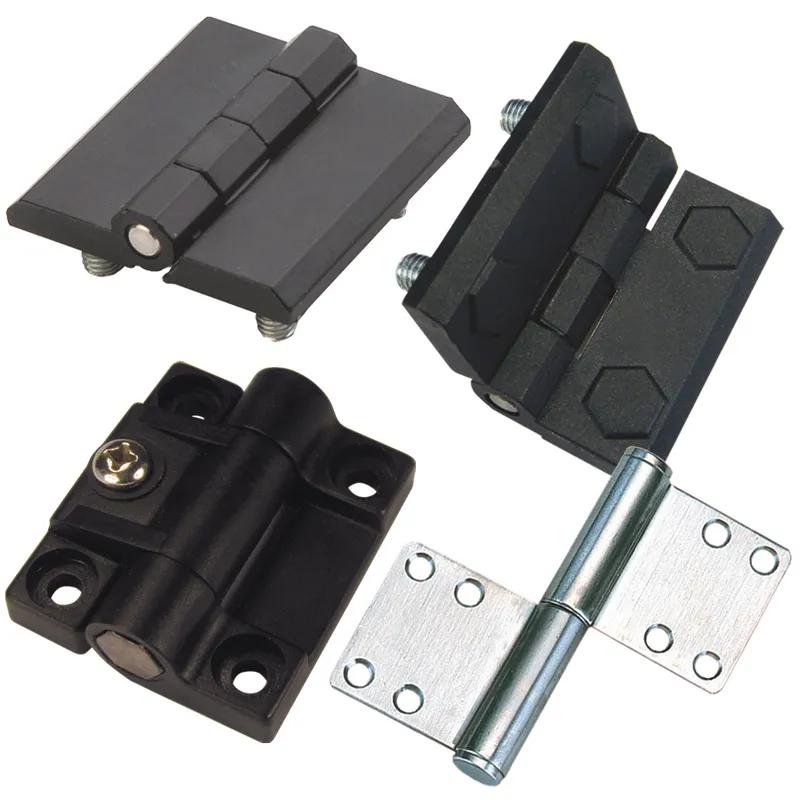

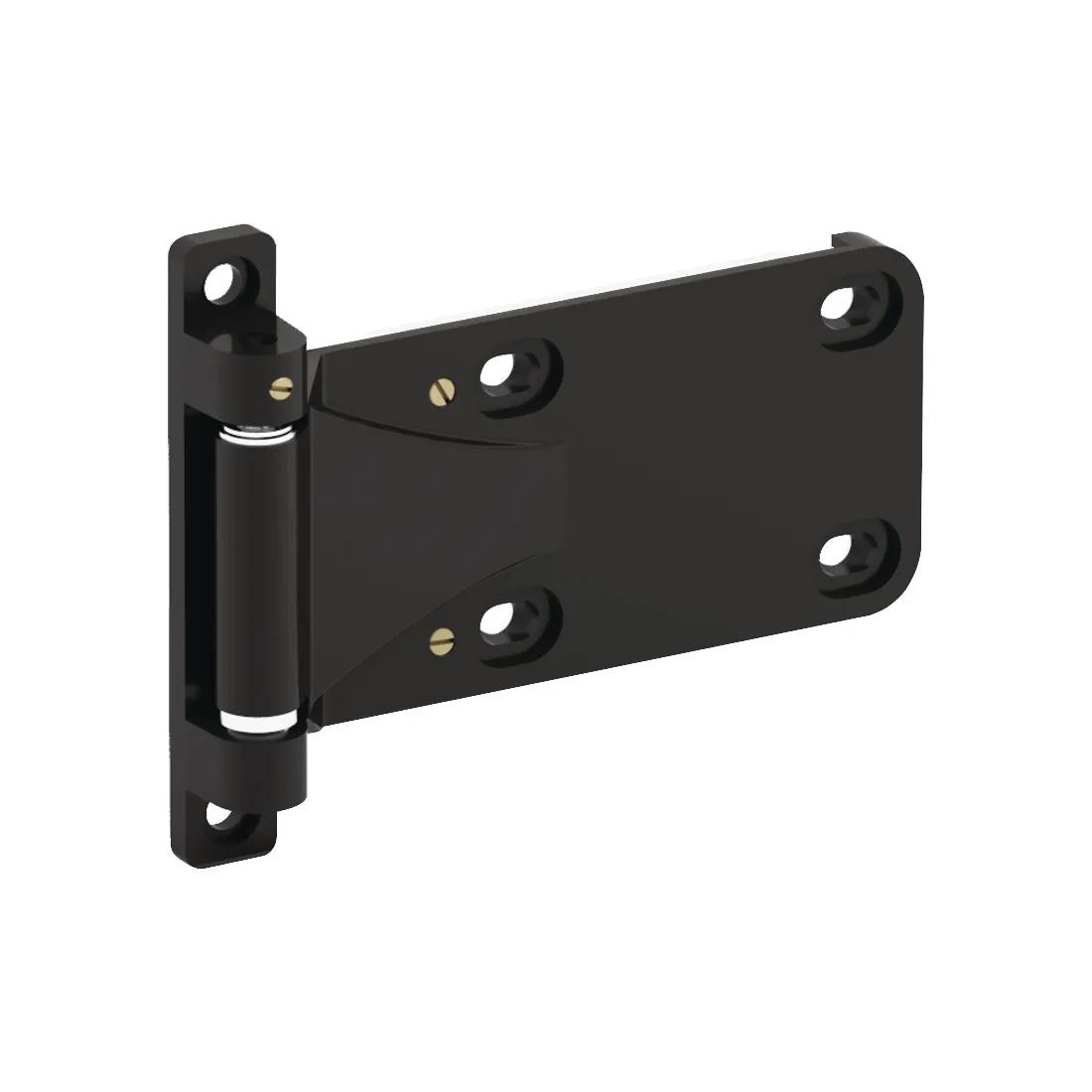

Charnières

Les charnières appropriées augmentent les performances, la durée de vie et l'apparence de votre application. Les charnières externes offrent plus d'espace à l'intérieur de votre boîtier ou armoire, ce qui peut être utile pour une armoire de données de serveur ou une armoire de télécommunications intérieure. Les charnières encastrées sont faciles à installer et empêchent toute effraction. Elles sont donc essentielles pour des applications telles qu'une armoire électrique extérieure ou tout boîtier extérieur.

Exemples de charnières :

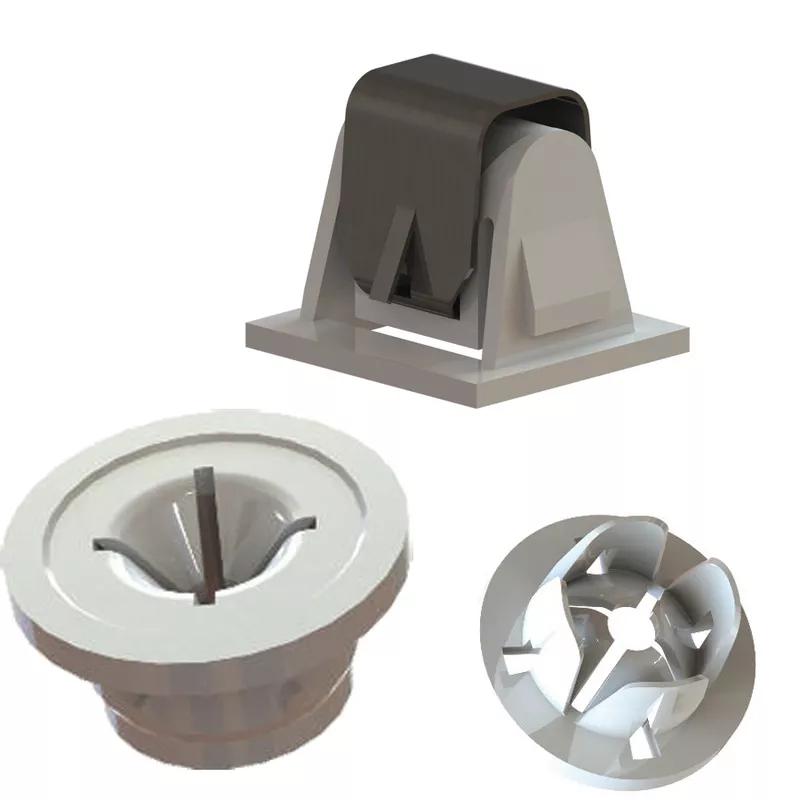

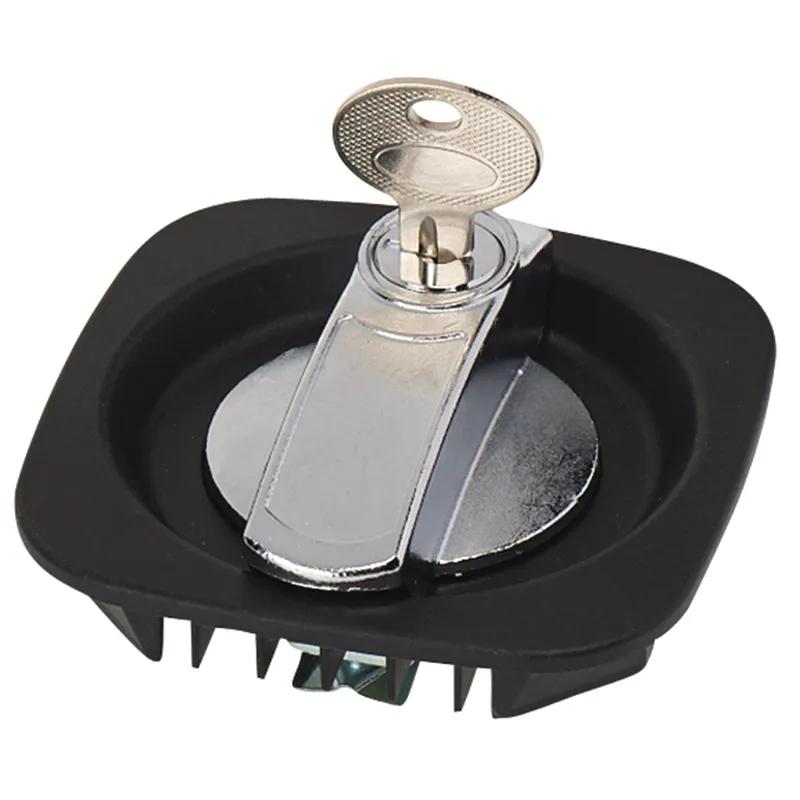

Verrous

Toute serrure se doit d'assurer la sécurité, qu'il s'agisse d'un boîtier électrique, d'une armoire de rack de serveurs ou de tout autre élément. Assurez-vous que votre choix est robuste pour empêcher le vandalisme et le vol de vos composants importants. Il vous faut donc un verrou à came robuste. Si l'application est située dans un environnement contrôlé, envisagez un verrou quart de tour facile à ouvrir. Vos choix sont vastes, avec des fonctionnalités idéales pour votre application.

Exemples de verrous :

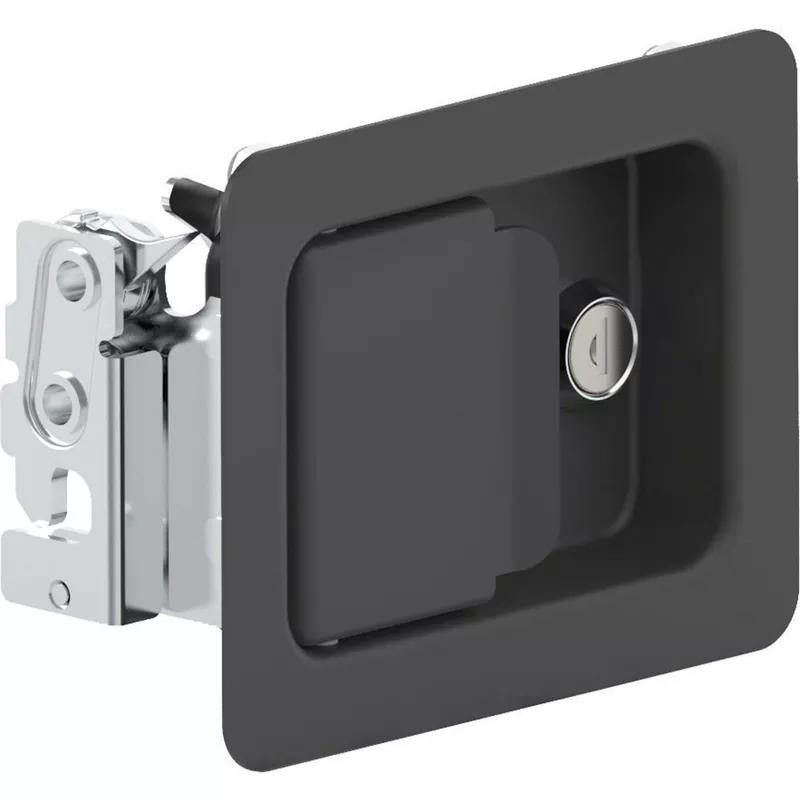

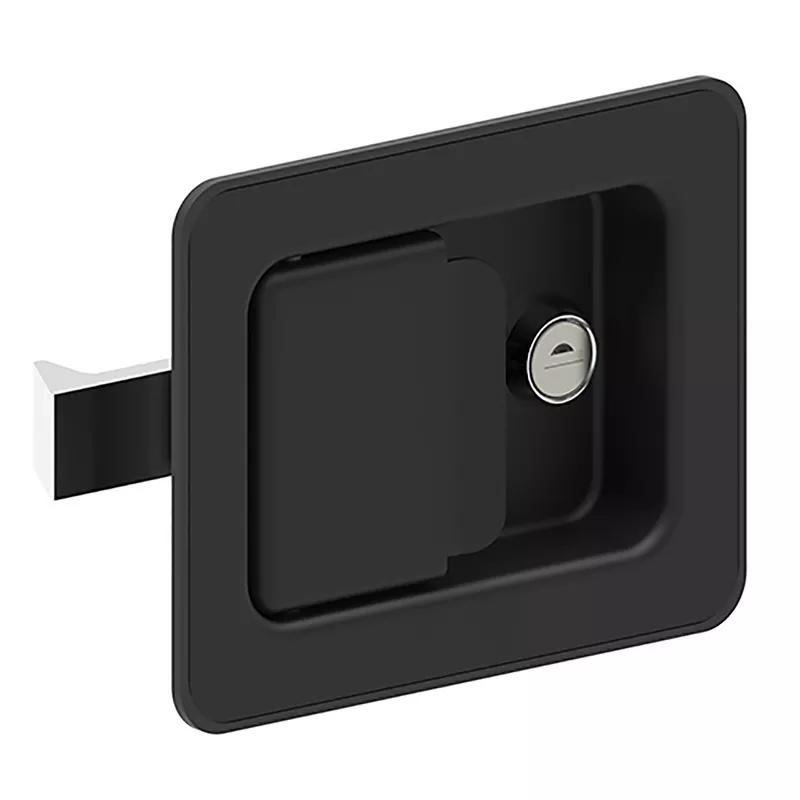

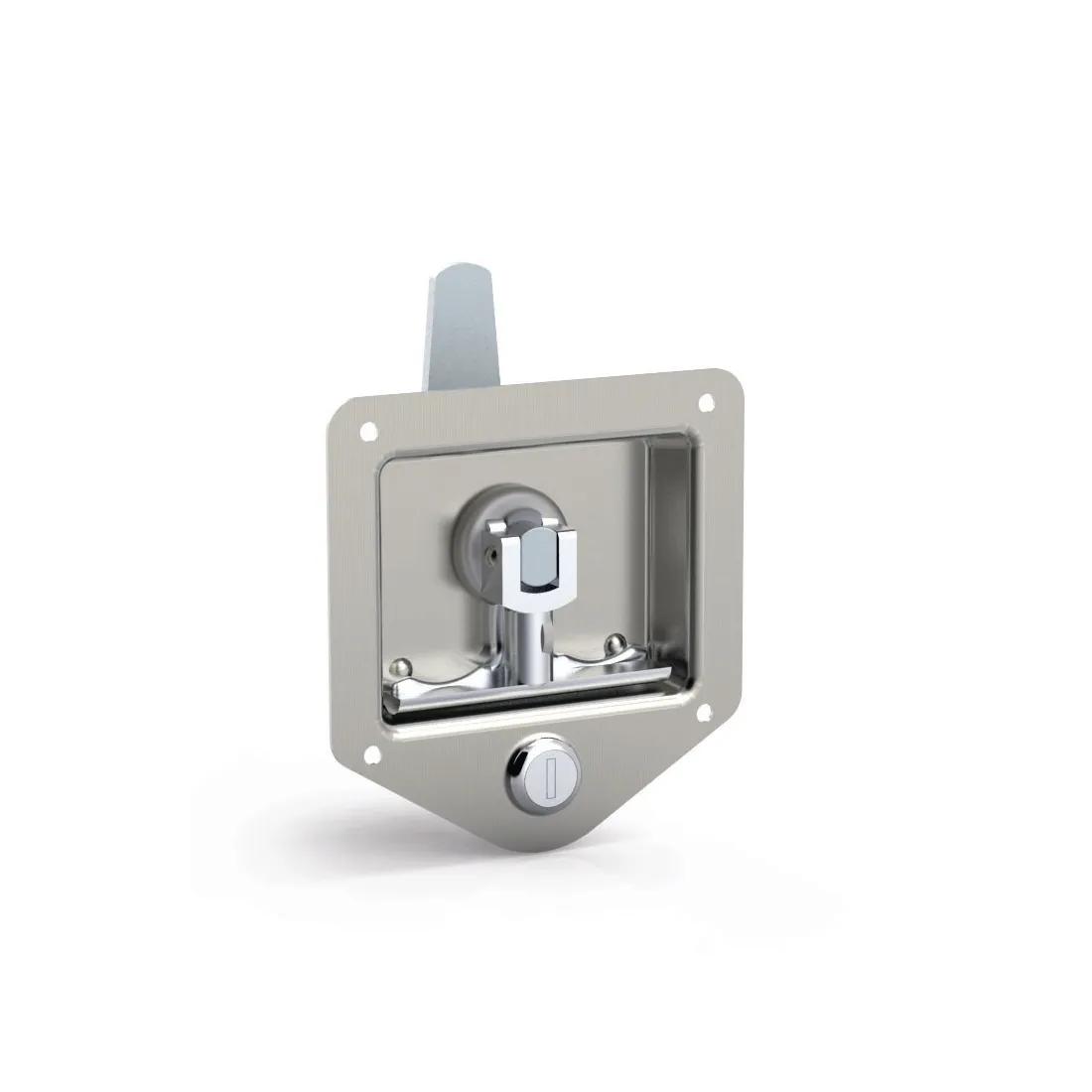

Loquets

Du loquet à ressort au loquet à levier, les loquets sont des systèmes de verrouillage sûrs, optimisés pour les portes d'armoires de données ou télécoms et les capots de panneaux dans les machines. Vous pouvez également obtenir des loquets IP65 pour assurer la protection de votre application contre la pénétration de poussière et d'humidité.

Exemples de loquets :

Platines et loqueteaux

Les loqueteaux magnétiques sont généralement utilisés pour le mobilier haut de gamme à la place des boutons et pour les applications industrielles. Si votre utilisation est industrielle, optez pour un loquet résistant aux vibrations. Les loqueteaux magnétiques sont disponibles dans différents types et pour différentes épaisseurs de panneau.

Ils sont tous faciles à installer et à utiliser. Les platines ne se limitent pas non plus aux loqueteaux : vous pouvez également les utiliser avec des loquets.

Exemples de loqueteaux et de platines :

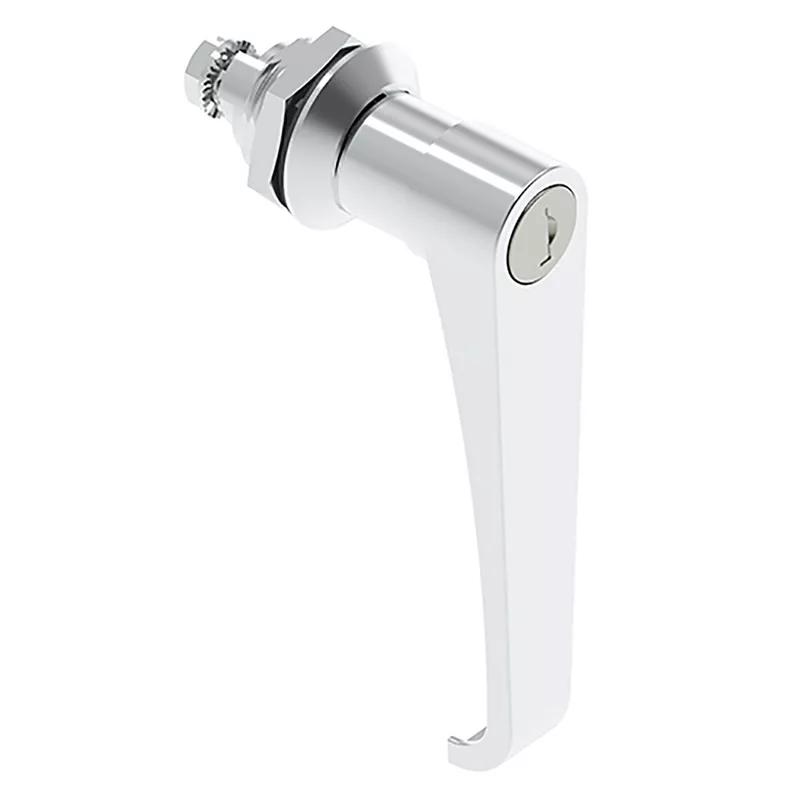

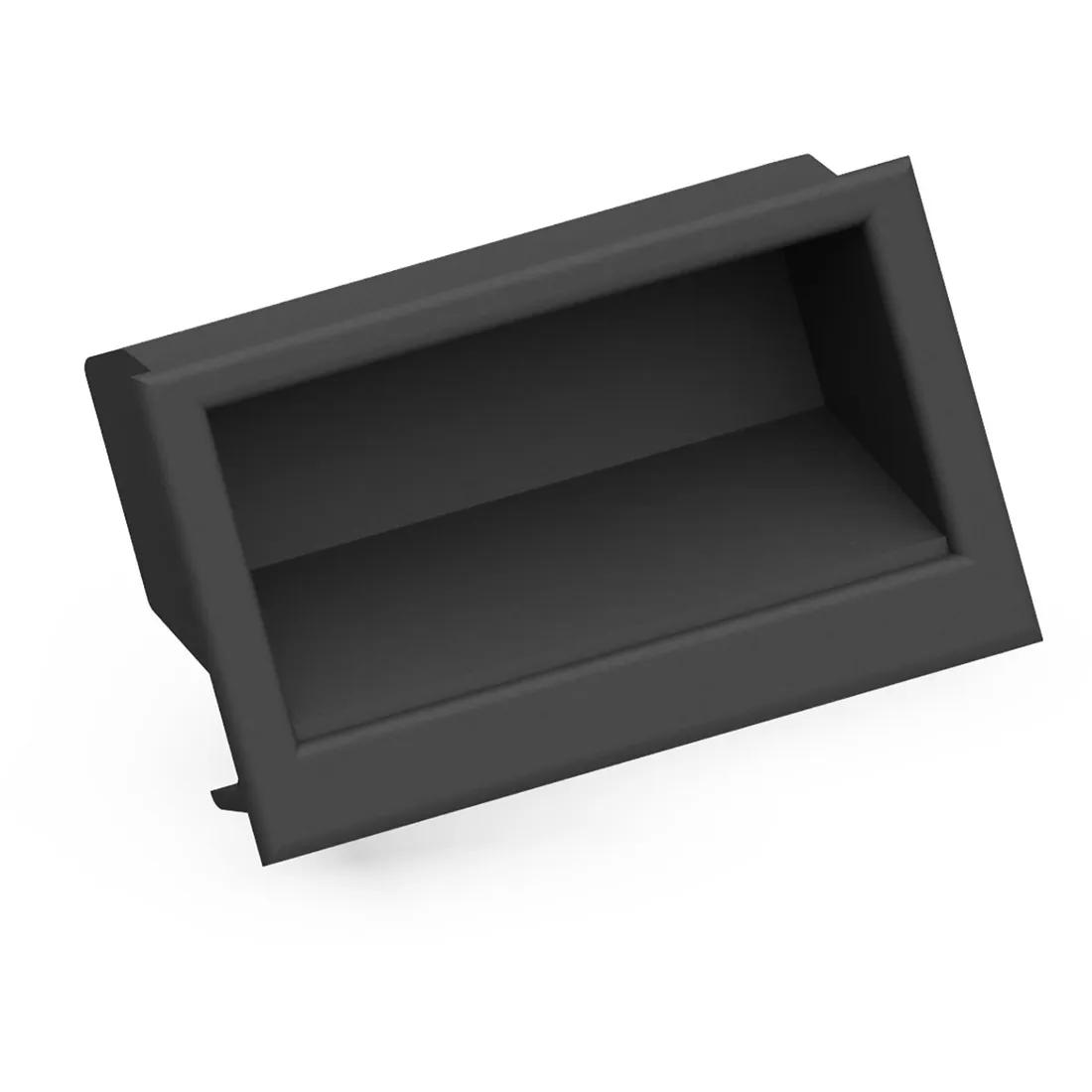

Poignées

Des poignées d'armoire, poignées pont, poignées rabattables encastrées, poignées de manivelle font notamment partie des modèles disponibles Les poignées sont fournies avec différentes options de montage, dans différentes matières, ou même en tant que prises manuelles pour les applications relatives à la santé et la sécurité. Choisissez une poignée ergonomique pour plus de confort. Si vous souhaitez une poignée qui assure également la sécurité, optez pour un verrou à came à poignée en T ou un verrou à clé et à poignée en L, car ces deux modèles offrent une prise manuelle et un actionnement faciles.

Lorsque vous choisissez votre poignée, tenez compte de l'environnement de votre application. Par exemple, s'il y a beaucoup de passage ou si l'espace est limité, utilisez une poignée de porte encastrée pour éviter toute obstruction.

Exemples de poignées :

Joints d'étanchéité et protecteurs de bord

Les joints et joints d'étanchéité pour portes peuvent avoir différents usages. Les garnitures de bord sont conçues pour être installées facilement sur votre bord fabriqué pour un aspect fini qui scelle et protège des surfaces tranchantes, des impacts et des dommages causés par les intempéries. Les joints et joints profilés sont souples et protègent contre les intempéries et les irrégularités entre deux surfaces pour permettre une protection contre les vibrations, la poussière et la pénétration d'humidité. Ils peuvent également aider à réduire le bruit. Certains peuvent même contribuer à prévenir les interférences électromagnétiques dans les armoires électriques et les boîtiers.

Si votre application est en extérieur, l'EPDM est un choix de matériau judicieux pour votre joint. Celui-ci supporte les effets vieillissants des rayons UV et résiste à la chaleur, à l'oxydation et aux conditions météorologiques extrêmes et possède de très bonnes propriétés de compression. Le néoprène offre une excellente étanchéité et une excellente résistance aux huiles et aux produits chimiques, tandis que les joints d'étanchéité en PVC sont solides et résistants.

Exemples de joints :

Applications pour les composants mécaniques

Si vous ne savez toujours pas quels composants mécaniques utiliser pour votre application, nous vous avons rassemblé des recommandations. Si vous avez des questions sur des solutions et la manière dont elles pourraient fonctionner avec votre application spécifique, n'hésitez pas à nous contacter.

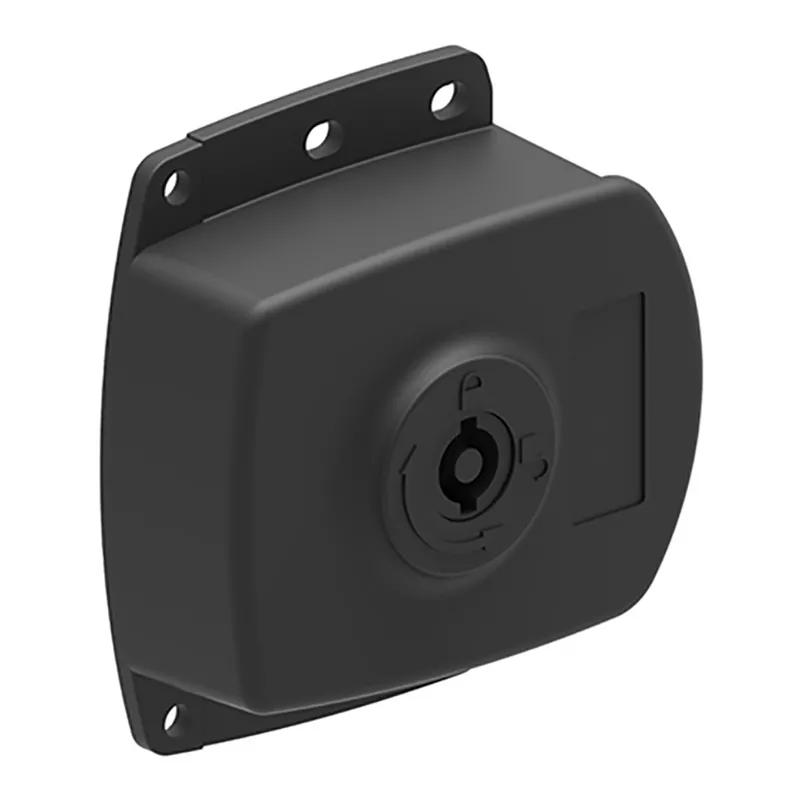

Cvc

Les composants Chauffage, ventilation & climatisation comprennent des composants mécaniques, qui doivent être suffisamment robustes pour résister aux vibrations et à une utilisation fréquente.

Armoires intérieures et extérieures

D'un boîtier de jonction de câbles et d'une armoire utilitaire extérieure à une armoire informatique industrielle et une armoire à montage en rack, l'accès facile constitue une partie importante de sa conception. Voici quelques recommandations pour les composants mécaniques pour les armoires et tiroirs.

Générateurs

N'attendez pas la dernière minute pour choisir les composants mécaniques des pièces des générateurs industriels dont vous avez besoin. Par exemple, votre charnière peut faciliter l'accès, elle peut même servir de mesure de sécurité supplémentaire si nécessaire. Jetez un œil à nos recommandations :

Machines industrielles

Les machines industrielles sont complexes à concevoir. Vous pouvez simplifier votre choix de composants mécaniques avec des composants idéalement adaptés à votre application. Voici quelques suggestions pour vous aider à démarrer.

Transport ferroviaire/véhicules spécialisés

La forme s'adapte à la fonction de ces recommandations de composants mécaniques. Les solutions sont conçues selon de hauts standards afin d'assurer la qualité de votre produit fini.

Présentation des matières

Lorsque vous choisissez la matière appropriée pour votre application, vous devez connaître les avantages de chaque type. Ci-dessous, nous décrivons certaines des matières essentielles et les raisons pour lesquelles vous pourriez les choisir.

Métaux

Disponible avec diverses résistances, le métal constitue un bon choix pour l'utilisation industrielle de loquets, charnières et poignées. L'aluminium, par exemple, est solide, léger et facile à former, tandis que l'acier résiste à la rouille et est extrêmement durable.

Plastiques

Du nylon et du polypropylène jusqu'au polyéthylène, les plastiques offrent également de nombreux avantages. La fibre de verre, par exemple, offre une stabilité dimensionnelle, sans étirement ni rétrécissement, tandis que le polypropylène garantit une haute résistance à la chaleur et une rigidité élevée. Le polyéthylène, quant à lui, présente une ductilité et une résistance aux chocs élevées, ainsi qu'un faible frottement.

Regardons de plus près certaines de ces matières :

Métaux

Aluminium

Facile à former, ignifuge et offrant une longue durée de vie avec peu d'entretien, l'aluminium est un supraconducteur de chaleur et d'électricité. Il est d'ailleurs deux fois plus efficace que le cuivre. Il est aussi solide et léger. Sa propriété ignifuge en fait un excellent choix en termes de sécurité.

Exemple : Charnière à souder

Zamac

Matière première à faible coût, le zinc moulé offre des caractéristiques de finition de haute qualité pour un visuel attrayant. Il est également possible de le former à froid, ce qui facilite le raccord. De plus, il offre une précision et une stabilité dimensionnelles élevées ainsi qu'une forte conductivité thermique.

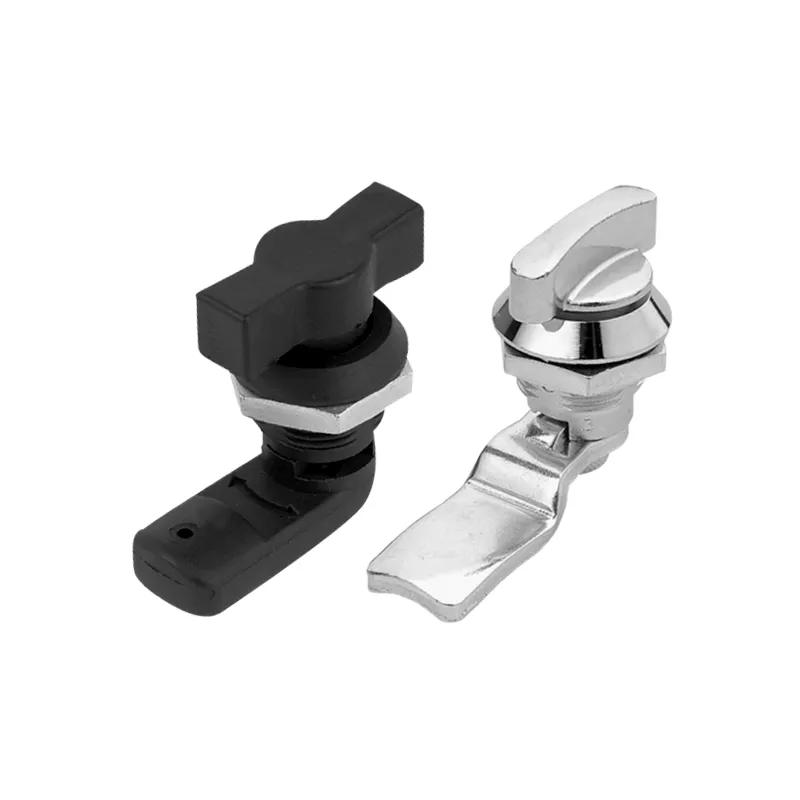

Exemple : Verrou quart de tour - bouton à ailettes

Acier

L'acier durable est un matériau idéal pour les composants mécaniques. Avec une bonne résistance à la traction, le métal est malléable et brillant. Idéal pour toute une gamme de poignées ou leviers, l'acier offre de multiples propriétés.

Exemple : Loquet coulissant à ressort

Acier inoxydable

Si vous cherchez un matériau qui assure une résistance à la corrosion, dispose d'un aspect attrayant, d'une résistance et d'une dureté supérieures à la plupart des métaux, pensez à l'acier inoxydable. Il nécessite également peu d'entretien, tout en offrant une plus grande robustesse cryogénique, ce qui le rend idéal dans les environnements plus froids.

Exemple : Loquet à came à compression

Acier chromé

Composant résistant à la corrosion, l'acier chromé présente peu de risque de délaminage ou d'écaillage pendant l'utilisation. Ce qui est intéressant avec cette matière, c'est qu'elle offre également une meilleure résistance à l'usure et aux chocs.

Exemple : Poignée de traction métalliquev

Laiton

La résistance à l'usure, la force, l'usinabilité et la ductilité font notamment partie des avantages du laiton. Offrant une dureté et une conductivité électrique et thermique, le composant est également hygiénique et résistant à la corrosion.

Exemple : Charnière latérale

Plastiques

Nylon

Avec une bonne résistance thermique et chimique, la résistance aux impacts et la flexibilité du nylon augmentent avec la teneur en humidité. Il peut être utilisé dans des environnements à haute température et est donc idéal pour l'industrie électronique. Il offre également une bonne résistance à la plupart des produits chimiques, mais peut être attaqué par des acides forts et des alcools.

Exemple : Verrou quart de tour en plastique

Nylon chargé fibre de verre

Présentant une résistance au vieillissement, le nylon chargé fibre de verre est étanche et offre une haute résistance à la compression et à la traction. En outre, la résistance à la fatigue est excellente et c'est l'un des plastiques les plus résistants à l'usure disponibles.

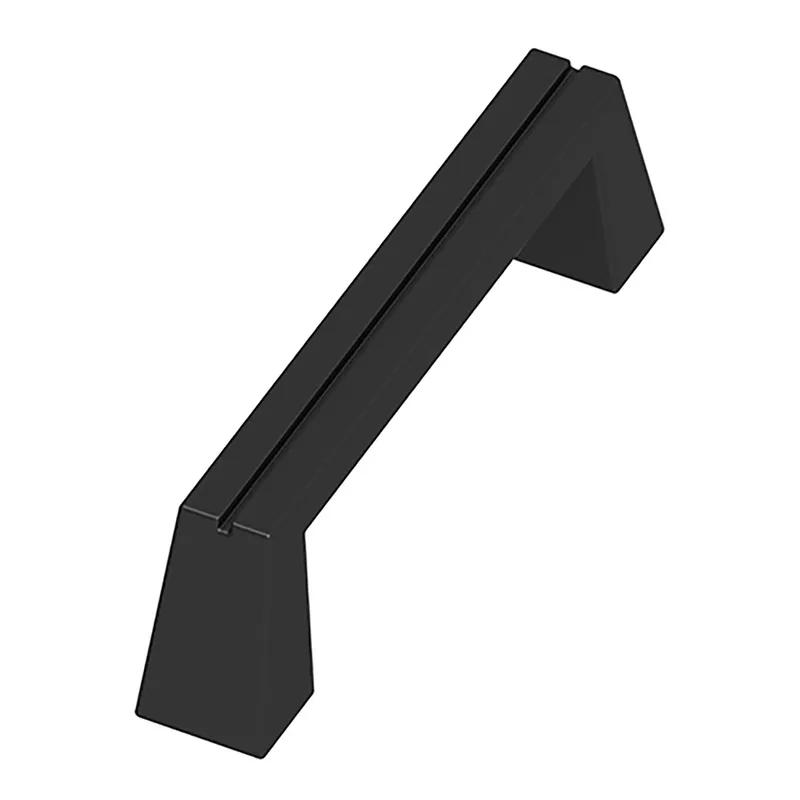

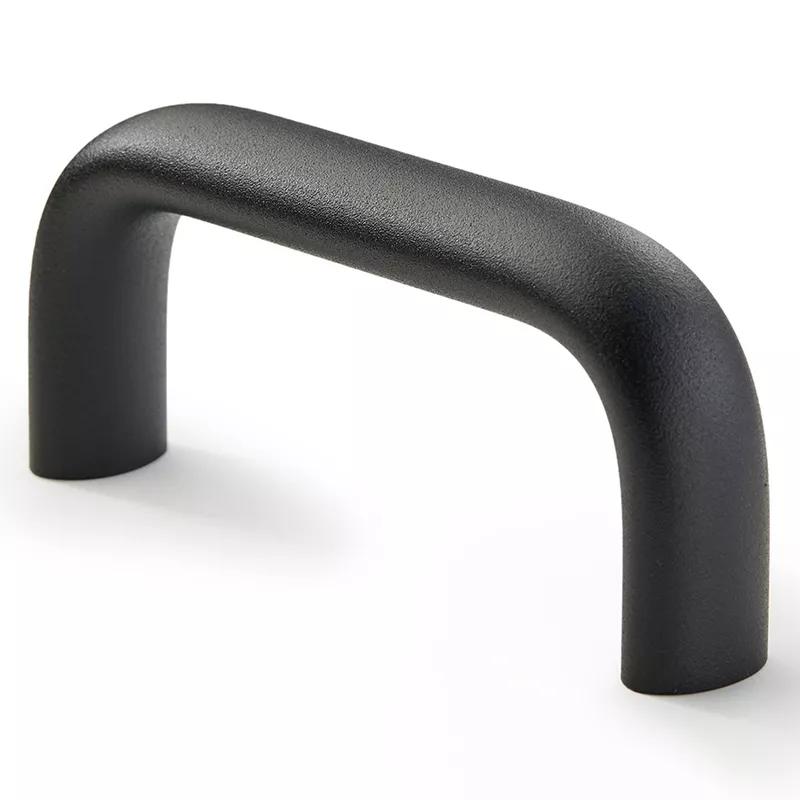

Exemple : Poignée de traction en plastique

Polypropylène

Matière à faible densité, le polypropylène offre également une résistance à la chaleur, une inertie chimique et un aspect brillant. Il est facile à souder, ce qui le rend pratique pour tous types d'applications et il présente des propriétés de barrière à la vapeur.

Exemple : Loqueteaux magnétiques

Acrylonitrile-butadiène-styrène (abs)

Résistant aux produits chimiques corrosifs et/ou aux impacts physiques et à la robustesse, l'acrylonitrile- butadiène-styrène (ABS), relativement peu coûteux, a une faible température de fusion. Cela signifie pour l'utilisateur qu'il est simple à utiliser parallèlement aux processus de fabrication de moulage par injection.

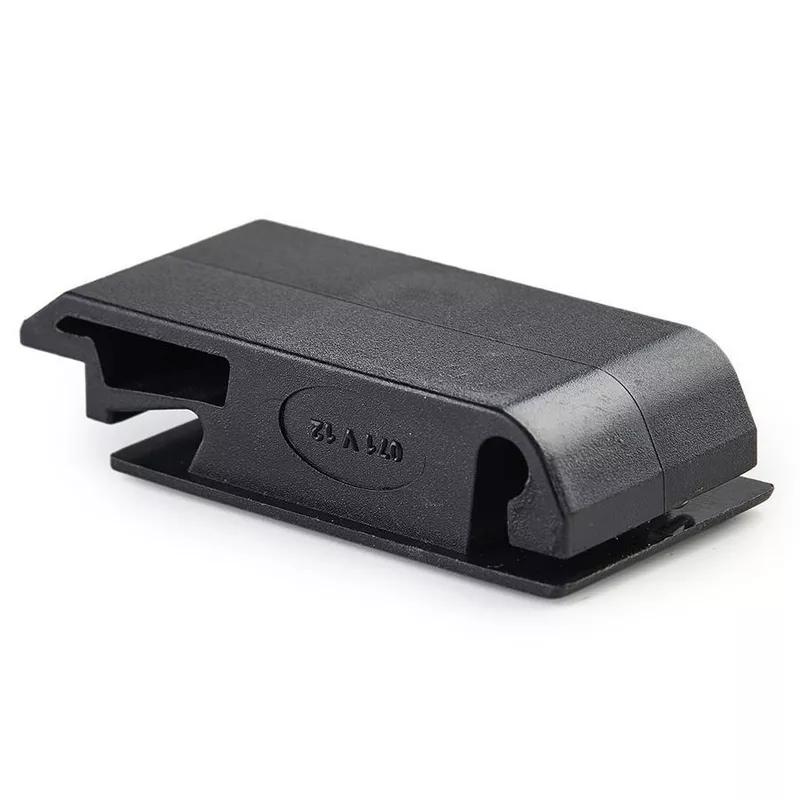

Exemple : Verrou coulissant à claquer

Acétal

L'acétal présente une bonne résistance à l'usure dans les environnements humides et secs. Il est léger et hautement résistant, assurant également un faible frottement et une excellente rigidité.

Exemple : Gâche de loquet de porte

Polyoxyméthylène (pom)

Avec le polyoxyméthylène, vous bénéficierez d'une rigidité, d'une dureté et d'une résistance à l'abrasion élevées. La matière offre également une haute résistance à la chaleur, une faible absorption d'eau et de bonnes propriétés électriques et diélectriques.

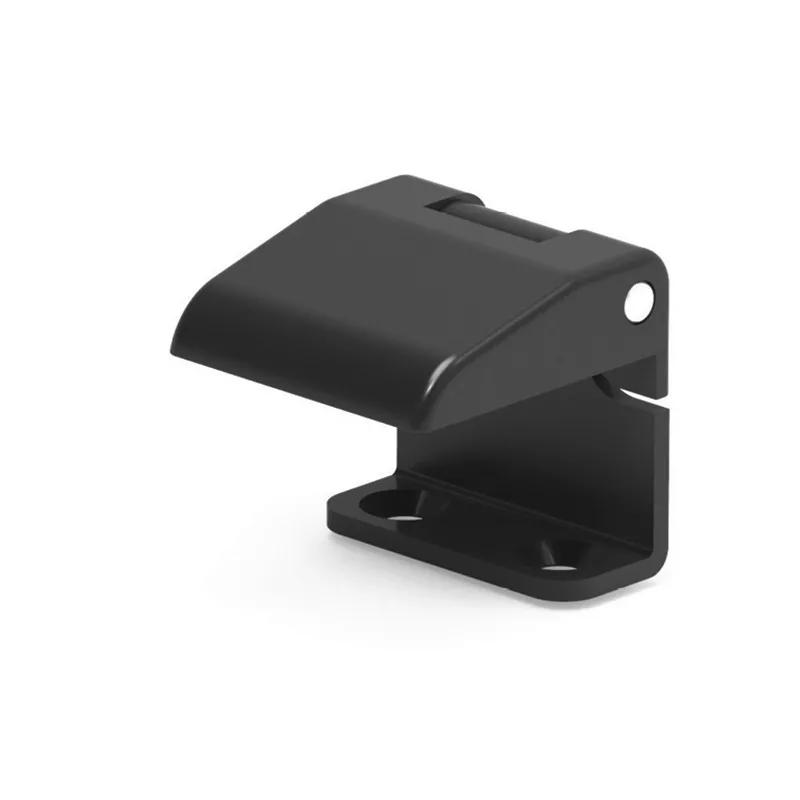

Exemple : Charnière de coin

Epdm

Fonctionnant comme un isolant électrique, l'EPDM est compatible avec les substances polaires, ce qui le rend ignifuge. Solution idéale pour les composants mécaniques, il offre une excellente sécurité et une résistance exceptionnelle à la chaleur, à l'ozone, à la vapeur et aux intempéries.

Exemple : Joint d'étanchéité

Polyuréthane

Avec une bonne résistance à la traction, le polyuréthane résiste aux chocs, à l'abrasion et offre une bonne dureté. Il présente également une bonne résistance au déchirement et permet un excellent effet dans les composants mécaniques.

Exemple : Joint d'étanchéité

Silicone

Composant ignifuge offrant une résistance diélectrique, une conductivité thermique et une flexion cyclique, le caoutchouc siliconé a un pouvoir gonflant, un allongement et une grande résistance aux déchirures. Sa propriété ignifuge permet une utilisation fiable dans les composants mécaniques.

Exemple : Loquet à compression réglable (joint torique)

Acrylique

Profitez d'une excellente clarté optique avec l'acrylique. Le composant offre également une excellente résistance aux intempéries et à la lumière du soleil, ainsi qu'une bonne résistance aux impacts et une bonne rigidité. Avec un faible rétrécissement au moulage, sa formation extensible augmente la robustesse biaxiale.

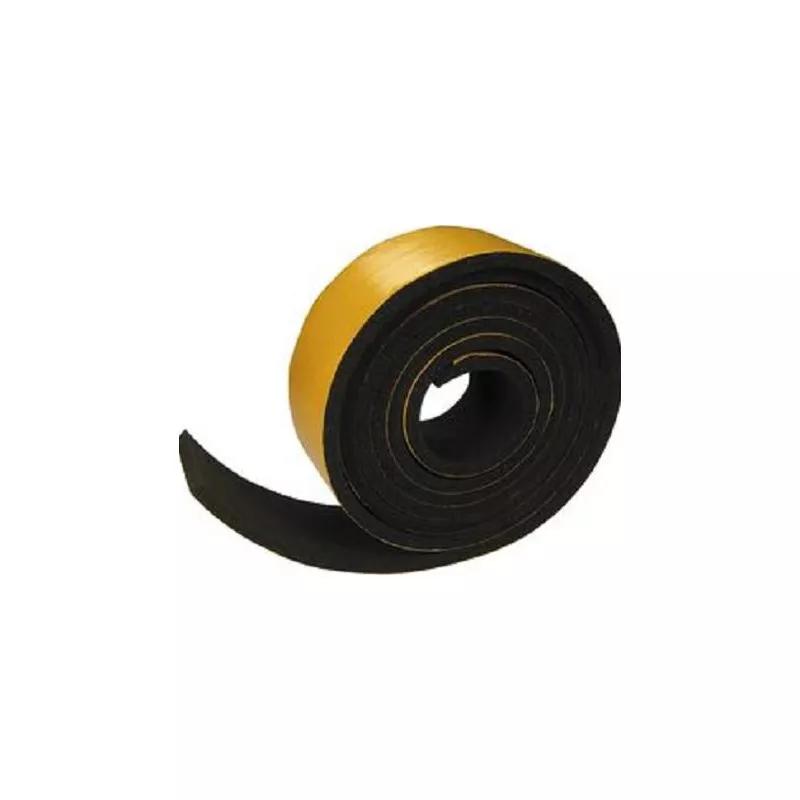

Exemple : Bande joint contre les intempéries (support adhésif)

Néoprène

Type de plastique fabriqué à partir de caoutchouc synthétique, le néoprène résiste aux huiles, aux produits chimiques et à la lumière des UV. Résistant à l'abrasion, il possède également une résistance élevée à la traction. Remarque : il résiste mieux à l'eau, aux solvants et à la chaleur que le caoutchouc naturel.

Exemple : Joint d'étanchéité

Pvc

Il existe deux types de PVC : rigide et flexible. Les deux sont bon marché et offrent une bonne isolation électrique. Le PVC rigide a une raideur élevée tandis que le PVC flexible présente une résistance élevée aux chocs. Le PVC rigide contient des propriétés protectrices de vapeur tandis que le PVC flexible résiste aux rayons UV.

Exemple :  Protège-bords

Téléchargez des plans 3d gratuits et essayez avant d'acheter

Des plans 3D gratuits sont disponibles pour la plupart des solutions et vous pouvez les télécharger gratuitement. Vous pouvez également demander des échantillons gratuits pour vous assurer que les solutions que vous avez choisies répondent exactement à vos besoins. Si vous hésitez quant au produit le plus adapté à votre application, nos experts pourront vous conseiller.

Demandez vos échantillons gratuits ou téléchargez des plans 3D gratuits dès maintenant.
